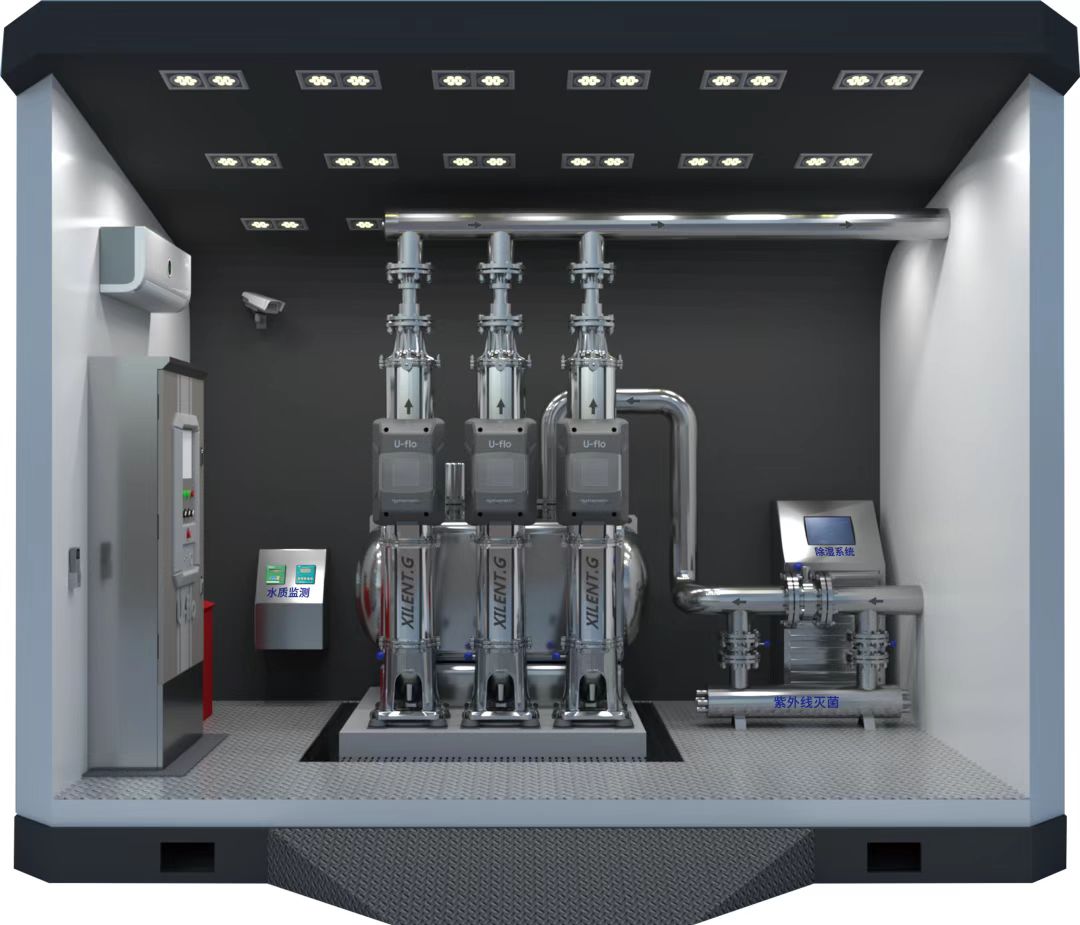

數字全變頻供水設備

QYF數字全變頻供水設備是集控制與變頻于一體的供水產品。每臺水泵均獨立配置有數字集成變頻器或數字集成變頻控制器，通過智能集中控制柜或現場總線實現設備泵組等量同步、效率均衡、全變頻控制運行。

適用于水壓不足，對水質要求較高的用水場所。

QYF數字全變頻供水設備是公司自主設計、研發、生產的第五代供水設備，是集控制與變頻于一體的供水產品。每臺水泵均獨立配置有數字集成變頻器或數字集成變頻控制器，通過智能集中控制柜或現場總線實現

設備泵組等量同步、效率均衡、全變頻控制運行。

同時，該設備具有多泵同時、同步，全變頻運行，智能節水節電；專用控制系統，一對一變頻控制，全屏觸控，一目了然。疊壓供水、雙重防負壓功能和智能自動沖洗功能，以及自潔消毒系統。智能遠程監控系統，

水質監測并控制的功能特點。

工作原理：

采用氣壓式供水。利用密封罐體，使局部增壓達到供水目的。具體工作順序是由水泵將水通過逆止閥壓入罐體使罐內氣體受到壓縮，壓力逐漸增大。

當壓力達到指定上限時電接點壓力表通過控制柜使泵機自動停止。設備中的水壓高于外界壓力，自動送水管網。當罐體內水位下降，氣壓減小到指定的下限位置時，電接點壓力表通過控制柜使水泵重新啟動。如此反復，

使設備不停供水。當罐內氣體不足時，補氣閥可自動補氣。全自動無塔供水設備不需配備專職操作人員。

簡單來說，QYF數字全變頻供水設備控制系統創新點體現在三個方面：

1、功能高度集成，擁有十多項智能功能，而其他廠家也就兩三項功能就了不起了；

2、技術高度融合，融合了互聯網、物聯網、云平臺、手機APP等多種技術。

3、設計高度超前，通過高超的工藝設計，將各種技術融合于一體，實現系統的多功能組合應用。

核心優勢：

（1）全新工業平板：使用電容式人機界面，性能卓越，結合互聯網理念進行UI設計，遙遙領先行業平均水平。

（2）極強工業擴展：標準外置PLC控制系統；可自由編程，滿足顧客特殊要求。

（3）優異性能指標：能效指標超過最高等級IE5；噪音指標行業領先；變頻器防護等級達到IP65；精準穩定控制，不需額外安裝壓力罐。

（4）精美工業設計：融合跑車外觀設計理念，具有流線感、科技感，提升產品層次。

（5）高端定位：采用西班牙進口水泵；配置永磁同步電機變頻一體機；超高性價比。

創新優點及優勢詳細說明

本系統的電氣控制部分主要是由可編程控制器(PLC)，變頻器，觸摸屏，壓力傳感器，加上其他的電氣附件構成。

1）可編程控制器是整個系統的核心部分，其主要職責是通過信號的采集，包括壓力信號，泵的運行，故障等其它信號來控制整個系統的邏輯運行過程，例如：加泵過程，減泵過程，休眠停機過程，PID運算以及變頻器

的速度調節等過程。

2）變頻器的主要職責是接收PLC通過PID運算結果得出的頻率信號，來調節變頻泵的運行頻率，從而控制出口壓力。

3）壓力傳感器主要負責壓力信號的采集和轉換，將采集到壓力信號轉換成標準的4——20mA的電流信號，傳輸編程控制器的壓力采集通道中，再在可編程控制器控制程序中轉換成壓力信號，從而參與邏輯控制。

4）觸摸屏的主要功能是將可編程控制器內部已經換算好的壓力數據顯示在其顯示屏上，同時也將一些系統正常運行的必要數據通過顯示屏寫入PLC內部，例如目標壓力，出口量程，加泵延時等。觸摸屏也提供一些功能例

如壓力曲線，故障報警，報警記錄等。

5）電接點壓力表主要是起壓力顯示和超壓保護的作用，使用人員可以通過觀察壓力表指針在表盤的具體位置，直觀的讀出對應位置的當前壓力。同時，當電接點壓力表檢測到出口壓力偏高時，可輸出一個高壓信號給可編

程控制器，控制系統停機，從而保證不會因為出口壓力過高而損壞管路和其他設施。

6）其它電氣附件主要有：起隔離和控制作用的中間繼電器、提供24V直流電源的開關電源、起指示作用指示燈、起手動控制作用按鈕、旋鈕等。
