《生活飲用水紫外線消毒器》（CJ/T204-2000）標準

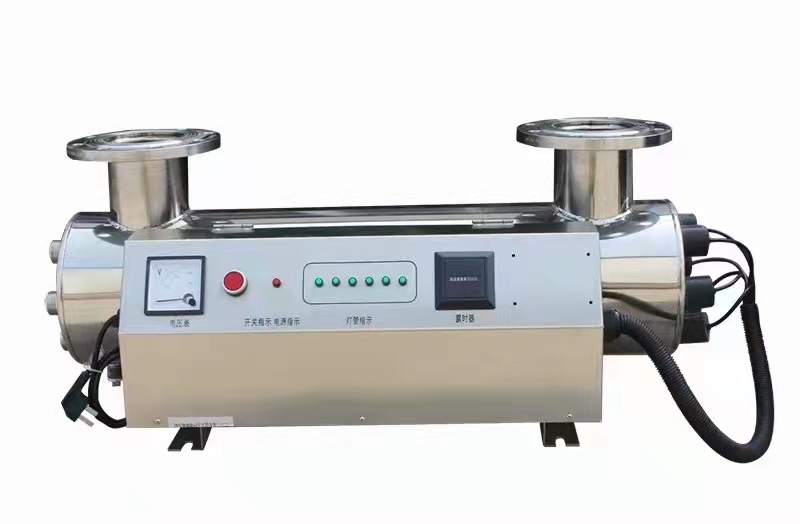

　　以紫外汞燈為光源 利用燈管內汞蒸氣放電時輻射的253.7mm紫外線為主要光譜線，對生活飲用水進行消毒的設備（簡稱消毒器）。 可廣泛用于桶裝飲用水、飲料、游泳池用水、工業循環水、二次供水殺菌滅藻等水質的消毒凈化。 本品具有高含量（CLO2有效含量達25-27%）、高釋放率、高穩定性、儲運使用安全方便等特點。使用范圍： 自來水廠，純凈水，礦泉水廠、各類飲料廠及工業循環水的殺菌滅藻消毒
　　消毒器按水流狀態分為：敞開重力式、封閉壓力式。
　　技術要求
　　1）使用環境條件：消毒器應能在下述條件下正常工作。
　?。?）進水的水質
　　渾濁度≤5度
　　總含鐵量≤0.3mg/L
　　色度≤15度
　　水溫≥5℃
　　總大腸菌群≤1000個/L
　　細菌總數≤2000個/mL
　　（2）空氣環境
　　環境溫度≥5℃
　　空氣中zui大相對濕度≤90% （相當于空氣20℃±5℃）
　?。?）電源
　　電源頻率 50Hz±2.5 Hz
　　電源電壓 220V±22V
　　2）基本技術要求
　　　（1）消毒器的設計應符合GB 8988《電網電源供電的家用和類似一般用途的電子及有關設備的安全要求》要求
　?。?）消毒器應按技術管理規定程序批準的圖紙及技術文件制造
　　（3）同一型號消毒器的零部件應保證其互換性
　?。?）消毒器受紫外線照射面應做拋光處理
　?。?）承壓筒體的工作壓力不應小于0.60MPa，試驗壓力不應小于0.90MPa
　?。?）筒體或箱體內宜設置導流板
　?。?）直管形石英紫外線低壓汞燈及燈管的安裝要求應符合YY/T0160《*》。
　?。?）在對環境有較高要求時，宜優先選用低臭氧型燈管，以減少臭氧對環境的污染
　?。?）燈管的布置應使受紫外線照射面上的紫外線強度分布均勻
　?。?0）消毒器應設有燈管點燃指示、點燃累計時間指示或紫外線輻照強度的相對指示
　?。?1）燈管應用石英玻璃套管與水隔開，石英套管253.7mm紫外線的透過率應大于85%
　　（12）消毒器選用的低壓電器應符合相應產品的技術要求
　?。?3）消毒器上應設有進出水管、泄水管、取樣管。在消毒器不便安放泄水管時，也可以在與消毒器等同處的連接管路上安
　?。?4）消毒器的規格及進、出水管管徑宜按表選用
　?。?5）按本標準的檢驗要求，裝備新燈管的消毒器產品，測得的紫外線輻照劑量不得小于12000μW·S/cm。（應充水），正常工作的消毒器測得的紫外線輻照劑量不得小于9000μW·S/cm。
　?。?6）按本標準的使用條件，在額定消毒水量下工作，出水的細菌學指標應符合GB5749《生活飲用水衛生標準》要求。
　?。?7）消毒器材料應符合GB/T17219《生活飲用水輸配水設備及防護材料的安全性評價標準》要求。消毒器宜使用304L、316L不銹鋼。
　　（18）消毒器在額定消毒水量下工作的水頭損失應小于0.005MPa。
　　3）外觀要求
　　?。?）設備表面應噴涂均勻，顏色一致，表面應無流痕、起泡、漏漆、剝落現象。
　?。?）設備外表整齊美觀，無明顯的錘痕和不平，盤面儀表、開關、指示燈、標牌應安裝牢固端正。
　　（3）設備外殼及骨架的焊接應牢固，無明顯變形或燒穿缺陷。
　　4）施工、安裝要點
　　　（1）不易將紫外線發生器安裝在緊靠水泵的出水管上，防止停泵水錘損壞石英玻管和燈管。
　?。?）紫外線發生器應嚴格按照進出水方向安裝。
　?。?）紫外線發生器應有高出建筑地面的基礎，基礎高出地面不應小于100mm。
　　（4）紫外線發生器及其連接管道和閥門應穩固固定，不得使紫外線發生器承擔管道及附件的重量。
　?。?）紫外線發生器的安裝應便于拆卸檢修和維護，所有管道連接處不得使用影響水質衛生的材料。
　　5）執行標準
　　　1）產品標準
　　《紫外線消毒器》QB/T 1172-1999
　　《城市給排水紫外線消毒設備》GB/T 19837-2005
　　《生活飲用水紫外線消毒器》CJ/T 204-2000
　　2）工程標準
　　《建筑給水排水設計規范》GB 50015-2003
　　《室外排水設計規范》GB 50014-2006
　　《城鎮污水處理廠污染物排放標準》GB 18918-2002
　　《城市污水再生利用 城市雜用水水質》GB/T 18920-2002
　　《污水再生利用工程設計規范（附條文說明）》GB 50335-2002
　　《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002
　　3）相關標準圖
　　《二次供水消毒設備選用與安裝》02SS104
